NK...U

Zastosowanie

Elektryczne nagrzewnice kanałowe przeznaczone są do podgrzewania nawiewanego powietrza w kanałach wentylacyjnych o przekroju okrągłym. Służą do podgrzewania powietrza w systemach grzewczych oraz wentylacyjnych.

Konstrukcja

Obudowa i skrzynka przyłączeniowa wykonane są z ocynkowanej blachy stalowej, zaś elementy grzejne ze stali nierdzewnej. Nagrzewnice posiadają gumową uszczelkę dla hermetycznego połączenia z kanałami wentylacyjnymi. Nagrzewnice kanałowe NK wyposażone są w dwa termostaty zabezpieczające przed przegrzaniem:
- Główne zabezpieczenie z automatycznym restartem (temperatura uruchomienia od +50ºC). Po ochłodzeniu termostat automatycznie zamyka obwód. - Awaryjne zabezpieczenie z ręcznym restartem (temperatura uruchomienia od +90ºC). W przypadku zadziałania, ponowne uruchomienie nagrzewnicy może nastąpić po ręcznym usunięciu awarii.

Kontakty termostatów wyprowadzane są na oddzielne zaciski w celu podłączenia zewnętrznego urządzenia. Każdy rozmiar nagrzewnicy występuje w kilku wariantach o różnej mocy. Zwiększenie mocy można osiągnąć poprzez szeregową instalację nagrzewnic. Wszystkie nagrzewnice trójfazowe łączą się między sobą wg schematu „gwiazda”.

Nagrzewnica kanałowa NK…U z wbudowaną regulacją temperatury.

W celu automatycznego utrzymywania zadanej temperatury powietrza stworzona została opcja NK…U z modułem regulacji temperatury (od 0,6 do 2,4 kW) lub blokiem sterowania (od 3,0 do 9,0 kW).

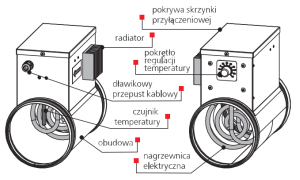

Konstrukcja nagrzewnicy NK…U z modułem regulacji temperatury (od 0,6 do 2,4 kW).

Na przednim panelu skrzynki przyłączeniowej znajduje się pokrętło regulatora termostatu elektronicznego z zakresem temperatury od -10°C do +40°C. Nagrzewnica NK…U posiada wbudowany w kanał czujnik temperatury. Nagrzewnica wyposażona jest w zabezpieczenie przed przegrzaniem – wyłącznik termiczny z ręcznym restartem (nominalna wartość temperatury wyłączenia 60°C).

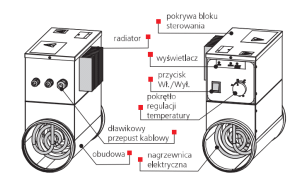

Konstrukcja nagrzewnicy NK…U z blokiem sterowania (od 3,0 do 9,0 kW).

Nagrzewnica NK…U z blokiem sterowania wyposażona jest w triakowy regulator mocy. Regulacja polega na włączeniu i wyłączeniu pełnego obciążenia. Nagrzewnica umożliwia utrzymanie temperatury w zakresie od -30*C do +30*C. Do przełączania obciążenia służy urządzenie półprzewodnikowe (triak). Oznacza to , że w urządzeniu nie znajdują się żadne elementy mechaniczne, narażone na zużycie. Przełączanie obciążenia zawsze zachodzi w chwili, kiedy prąd i napięcie są równe zeru, co wyklucza pojawienie się zakłóceń elektromagnetycznych.

Nagrzewnice NK…U posiadają dwa termostaty zabezpieczające przed przegrzaniem:
- główne zabezpieczenie z automatycznym restartem (temperatura uruchomienia od +50ºC). Po ochłodzeniu termostat automatycznie zamyka obwód.
- awaryjne zabezpieczenie z ręcznym restartem (temperatura uruchomienia od +90ºC). W przypadku zadziałania ponowne uruchomienie nagrzewnicy może nastąpić po ręcznym usunięciu awarii.

Tryby pracy nagrzewnicy NK…U z blokiem sterowania (opcje): - zgodnie z czujnikiem temperatury w celu utrzymywania zadanej temperatury w kanale; - utrzymywanie mocy nagrzewnicy proporcjonalnie do sygnału zewnętrznego 0-10 V (0-100%) za pomocą zewnętrznego urządzenia sterującego.

Ustawienie zadanej temperatury zachodzi dzięki wbudowanemu potencjometrowi. Do regulatora może być podłączony zewnętrzny sygnał sterowania z drugiego regulatora z zakresem zmiany napięcia (0-10 V), które odpowiada temperaturze w kanale (0…+40°C).

W przypadku wyboru trybu pracy na podstawie czujnika temperatury, w kanale można zamówić jeden z czujników temperatury (brak w zestawie).
- kanałowy czujnik temperatury w rurce z nasadką KDT2-M1 (100…400 mm);
- kanałowy czujnik z kołnierzem instalacyjnym w rurce KDT2-M (100…400 mm);
- kanałowy czujnik z kołnierzem instalacyjnym w rurce z puszką zaciskową KDT2-MK (100-400 mm).

Montaż

Konstrukcja nagrzewnicy pozwala umieścić ją w okrągłych kanałach wentylacyjnych za pomocą klamer. Kierunek ruchu powietrza musi odpowiadać strzałce na nagrzewnicy. Nagrzewnice kanałowe mogą być ustawiane w dowolnym położeniu, oprócz położenia tablicą rozdzielczą w dół (niebezpieczeństwo gromadzenia się skroplin). Zaleca się ustawienie, w którym strumień powietrza przepływa równomiernie przez cały przekrój. Przed nagrzewnicą powinien znajdować się filtr powietrza, zabezpieczający elementy grzejne przed zabrudzeniem. Rekomendowana odległość między nagrzewnicą i innymi elementami systemu powinna być nie mniejsza niż przekątna elementu grzejnego w części przepływowej. Wydajność nagrzewnic kanałowych jest obliczona na minimalną prędkość strumienia powietrza 1,5 m/s i maksymalną temperaturę wychodzącego powietrza +40ºC. W przypadku zastosowania regulatora obrotów wentylatora niezbędne jest zabezpieczenie minimalnej wydajności powietrza przepływającego przez nagrzewnicę. Nagrzewnica nie może pracować przy wyłączonym wentylatorze.

Do prawidłowej i bezpiecznej pracy nagrzewnicy zaleca się stosowanie systemu automatyki, zapewniającego kompleksowe sterowanie i ochronę: automatyczne regulowanie mocy i temperatury ogrzewanego powietrza; - oznaczanie stanu filtra przy pomocy czujnika różnicowego ciśnienia; - odcięcie zasilania do nagrzewnicy, w przypadku awarii wentylatora lub obniżenia prędkości strumienia powietrza, a także przy zadziałaniu wbudowanych termostatów; - wyłączenie systemu wentylacji z przedmuchem elektrycznych przewodów grzewczych nagrzewnicy.

Dane techniczne

TypWydajność [m3/h]Pobór prądu [A]Napięcie [V]Moc [kW]Ilość elementów grzejnych x moc [kW]Schemat połączenia elementów grzejnych
NK 100-0,6-1 / NK 100-0,6-1 U602,61~2300,6 1 x 0,61
NK 100-0,8-1 / NK 100-0,8-1 U803,50,81 x 0,81
NK 100-1,2-1 / NK 100-1,2-1 U905,21,22 x 0,61
NK 100-1,6-1 / NK 100-1,6-1 U1207,01,62 x 0,81
NK 100-1,8-1 / NK 100-1,8-1 U1307,81,83 x 0,61
NK 125-0,6-1 / NK 125-0,6-1 U602,60,61 x 0,61
NK 125-0,8-1 / NK 125-0,8-1 U803,50,81 x 0,81
NK 125-1,2-1 / NK 125-1,2-1 U905,21,22 x 0,61
NK 125-1,6-1 / NK 125-1,6-1 U1207,01,62 x 0,81
NK 125-2,4-1 / NK 125-2,4-1 U1507,82,43 x 0,81
NK 150-1,2-1 / NK 150-1,2-1 U1205,21,21 x 1,21
NK 150-1,7-1 / NK 150-1,7-1 U1307,41,71 x 1,71
NK 150-2,0-1 / NK 150-2,0-1 U1408,72,01 x 2,01
NK 150-2,4-1 / NK 150-2,4-1 U15010,42,42 x 1,21
NK 150-3,4-1 / NK 150-3,4-1 U22014,73,42 x 1,71
NK 150-3,6-3 / NK 150-3,6-3 U2655,23~4003,63 x 1,23
NK 150-5,1-3 / NK 150-5,1-3 U3207,45,13 x 1,73
NK 150-6,0-3 / NK 150-6,0-3 U3608,76,03 x 2,03
NK 160-1,2-1 / NK 160-1,2-1 U1505,21~2301,21 x 1,21
NK 160-1,7-1 / NK 160-1,7-1 U1607,41,71 x 1,71
NK 160-2,0-1 / NK 160-2,0-1 U1708,72,01 x 2,01
NK 160-2,4-1 / NK 160-2,4-1 U18010,42,42 x 1,21
NK 160-3,4-1 / NK 160-3,4-1 U25014,83,42 x 1,71
NK 160-3,6-3 / NK 160-3,6-3 U2655,23~4003,63 x 1,23
NK 160-5,1-3 / NK 160-5,1-3 U3757,45,13 x 1,73
NK 160-6,0-3 / NK 160-6,0-3 U4408,76,03 x 2,03
NK 200-1,2-1 / NK 200-1,2-1 U1505,21~2301,21 x 1,21
NK 200-1,7-1 / NK 200-1,7-1 U1607,41,71 x 1,71
NK 200-2,0-1 / NK 200-2,0-1 U1708,72,01 x 2,01
NK 200-2,4-1 / NK 200-2,4-1 U18010,42,42 x 1,21
NK 200-3,4-1 / NK 200-3,4-1 U25014,83,42 x 1,71
NK 200-3,6-3 / NK 200-3,6-3 U2655,23~4003,63 x 1,23
NK 200-5,1-3 / NK 200-5,1-3 U3757,45,13 x 1,73
NK 200-6,0-3 / NK 200-6,0-3 U4408,76,03 x 2,03
NK 250-1,2-1 / NK 250-1,2-1 U1805,21~2301,21 x 1,21
NK 250-2,0-1 / NK 250-2,0-1 U2008,72,01 x 2,01
NK 250-2,4-1 / NK 250-2,4-1 U26510,42,42 x 1,21
NK 250-3,0-1 / NK 250-3,0-1 U37513,03,01 x 3,01
NK 250-3,6-3 / NK 250-3,6-3 U3755,23~4003,63 x 1,23
NK 250-6,0-3 / NK 250-6,0-3 U4408,76,03 x 2,03
NK 250-9,0-3 / NK 250-9,0-3 U66013,09,03 x 3,03
NK 315-1,2-1 / NK 315-1,2-1 U1805,21~2301,21 x 1,21
NK 315-2,0-1 / NK 315-2,0-1 U2008,72,01 x 2,01
NK 315-2,4-1 / NK 315-2,4-1 U26510,42,42 x 1,21
NK 315-3,6-3 / NK 315-3,6-3 U3755,23~4003,63 x 1,23
NK 315-6,0-3 / NK 315-6,0-3 U4408,76,03 x 2,03
NK 315-9,0-3 / NK 315-9,0-3 U66013,09,03 x 3,03

Wymiary

TypWymiary [mm]Waga [kg]Nr rys.
DBHLL1
NK-100-0,6-1 U99942043062271,51
NK-100-0,8-1 U99942043062271,51
NK-100-1,2-1 U991202043702901,61
NK-100-1,6-1 U991202043702901,61
NK-100-1,8-1 U991202044543741,81
NK-125-0,6-1 U1241032303062271,61
NK-125-0,8-1 U1241032303062271,61
NK-125-1,2-1 U1241262303702901,81
NK-125-1,6-1 U1241262303702901,81
NK-125-2,4-1 U12412623045437421
NK-150-1,2-1 U1491442553062262,11
NK-150-1,7-1 U1491442553062262,11
NK-150-2,0-1 U1491442553062262,11
NK-150-2,4-1 U1491442553702902,61
NK-150-3,4-1 U1491873403702984,32
NK-150-3,6-3 U1491873403702984,92
NK-150-5,1-3 U1491873403702984,92
NK-150-6,0-3 U1491873403702984,92
NK-160-1,2-1 U1591542673062262,21
NK-160-1,7-1 U1591542673062262,21
NK-160-2,0-1 U1591542673062262,21
NK-160-2,4-1 U1591542673702902,81
NK-160-3,4-1 U1591873503702984,62
NK-160-3,6-3 U1591873503702985,22
NK-160-5,1-3 U1591873503702985,22
NK-160-6,0-3 U1591873503702985,22
NK-200-1,2-1 U1991743023062282,61
NK-200-1,7-1 U1991743023062282,61
NK-200-2,0-1 U1991743023062282,61
NK-200-2,4-1 U1991743023762983,21
NK-200-3,4-1 U1992373893762985,22
NK-200-3,6-3 U1992373893762985,92
NK-200-5,1-3 U1992373893762985,92
NK-200-6,0-3 U1992373893762985,92
NK-250-1,2-1 U2491743563762983,31
NK-250-2,0-1 U2491743563762983,31
NK-250-2,4-1 U2491743563762983,91
NK-250-3,0-1 U2492374463762985,12
NK-250-3,6-3 U2492374463762986,62
NK-250-6,0-3 U2492374463762986,62
NK-250-9,0-3 U2492374463762986,62
NK-315-1,2-1 U3131744253062284,11
NK-315-2,0-1 U3131744253062284,11
NK-315-2,4-1 U31317442530622851
NK-315-3,6-3 U3132375143762987,42
NK-315-6,0-3 U3132375143762987,42
NK-315-9,0-3 U3132375143762987,42

Wykresy

Produkt nie posiada dodatkowych akcesoriów
