VUTR V/VE EC A21 (do 670 m³/h)

Zastosowanie

Centrala wentylacyjna z odzyskiem ciepła to nowoczesne urządzenie wentylacyjne zapewniające mechaniczną wymianę powietrza w pomieszczeniach z jednoczesnym jego filtrowaniem. Powietrze zużyte, za pośrednictwem wymiennika rotacyjnego, ogrzewa powietrze świeże, nawiewane do pomieszczeń. Centrale są przeznaczone do energooszczędnej wentylacji domów i mieszkań oraz montażu z kanałami wentylacyjnymi o średnicy 125, 160, 200 mm.

Warianty

VUTR V EC modele bez wbudowanej nagrzewnicy.
VUTR VE EC modele są wyposażone w nagrzewnicę elektryczną wtórną.

Obudowa

Obudowa centrali wykonana jest z wysokiej jakości stali z powłoką polimerową z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości 40 mm.

Filtry

Centrale są wyposażone w dwa filtry klasy F7 i G4 (w centrali VUTR 280 V/VE EC jeden filtr klasy F7) do filtracji powietrza nawiewanego i filtr G4 dla powietrza wywiewanego.

Wentylatory

W centralach zastosowano wentylatory z silnikami komutowanymi elektronicznie typu EC, z zewnętrznym wirnikiem i łopatkami zagiętymi do tyłu. Tego typu silniki są obecnie najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii elektrycznej. Zintegrowany system elektroniki w silnikach EC umożliwia płynną regulację w pełnym zakresie prędkości obrotowej wentylatora przy zachowaniu wysokiej sprawności. Silniki komutowane elektronicznie osiągają sprawność do 90%. Zastosowanie silników EC pozwoliło zmniejszyć zużycie energii elektrycznej od 1,5 do 3 razy, przy zachowaniu wysokiej sprawności oraz niskiego poziomu hałasu.

Wymiennik ciepła

Obrotowy wymiennik ciepła jest obracającym się walcem, wypełnionym wewnątrz falistą taśmą aluminiową rozmieszczoną w taki sposób, aby strumienie powietrza nawiewanego i wywiewanego przechodząc przez rekuperator nie wchodziły ze sobą w bezpośredni kontakt. Podczas rotacji przez wnętrze wymiennika przechodzi najpierw powietrze nawiewane, następnie – zużyte powietrze z pomieszczeń. W wyniku tego procesu taśma aluminiowa jest cyklicznie ogrzewana i schładzana z każdym obrotem i w rezultacie przekazuje ciepło i wilgotność zużytego powietrza strumieniowi napływającemu z zewnątrz. Zaletą wymiennika rotacyjnego w porównaniu z płytowym, jest wyższa efektywność, stałe utrzymywanie wilgotności w pomieszczeniu oraz bardzo niskie ryzyko zamarznięcia (prawie niemożliwe ze względu na średnią temperaturę we wnętrzu wymiennika oraz poziom wilgotności). W centralach VUTR V/VE EC nie ma konieczności odprowadzania kondensatu.

Nagrzewnica

Centrale VUTR VE EC są wyposażone w nagrzewnicę elektryczną wtórną. Jeżeli odzysk ciepła nie jest wystarczający do osiągnięcia oczekiwanej temperatury powietrza nawiewanego, nagrzewnica uruchamia się do jego ogrzania. Nagrzewnice są wyposażone w urządzenia zabezpieczające w celu zapewnienia bezpiecznej i niezawodnej pracy centrali.

Sterowanie

Centrale VUTR V/VE EC A21są wyposażone we wbudowany system sterowania. Automatyka A21 umożliwia integrację centrali wentylacyjnej z systemem Inteligentny dom lub BMS (Building ManagementSystems). Panel zdalnego sterowania nie wchodzi w skład zestawu standardowego (do nabycia osobno). Aplikacja VENTS AHU umożliwia sterowanie centralą przez WiFi. Po pobraniu aplikacji centrala z automatyką A21 może być sterowana za pomocą smartfonu, tabletu oraz innych urządzeń mobilnych.

Montaż

Centrale wentylacyjne można zamontować na ścianie lub podłodze. Dostęp dla obsługi serwisowej i wymiany filtrów znajduje się od strony panelu przedniego. W czasie montażu panel serwisowy można ustawić zarówno z lewej jak i z prawej strony centrali.

Dane techniczne

VUTR 280 V ECVUTR 280 VE ECVUTR 400 V ECVUTR 400 VE ECVUTR 600 V ECVUTR 600 VE EC
Napięcie zasilania [V/50 (60) Hz]1~230
Moc maksymalna centrali bez nagrzewnicy [W]195200405
Maksymalna moc nagrzewnicy [W]-650-1400-2800
Całkowita moc urządzenia [W]19584520016004053205
Maksymalne natężenie prądu bez nagrzewnicy elektrycznej [A]1,91,42,6
Maksymalne natężenie prądu nagrzewnicy elektrycznej [A]-2,8-6,1-12,2
Maksymalne natężenie prądu urządzenia[A]1,94,71,47,52,614,8
Maksymalny przepływ powietrza [m3/h]300440670
Prędkość obrotowa [min-1]205032803230
Poziom ciśnienia akustycznego [dB(A)/3 m]263335
Temperatura transportowanego powietrza [°C]od -25 do +40
Materiał obudowystal malowana proszkowo
Izolacja40 mm, wełna mineralna
Filtr wyciągowyG4
Filtr nawiewnyF7G4, F7
Średnica króćców przyłączeniowych [mm]125160200
Waga [kg]636481829092
Sprawność odzysku ciepła [%]od 81 do 90od 76 do 85od 81 do 89
Typ wymiennika ciepłaobrotowy
Materiał rekuperatoraaluminium
Klasa energetycznaA

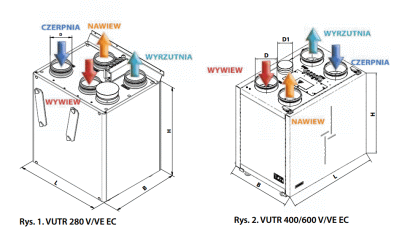

Wymiary

ModelWymiary [mm]
ΦDΦD1BLH
VUTR 280 V(E) EC122-508598630
VUTR 400 V(E) EC15999528745675
VUTR 600 V(E) EC199124628819772

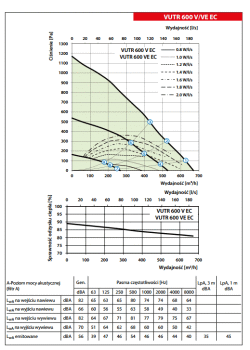

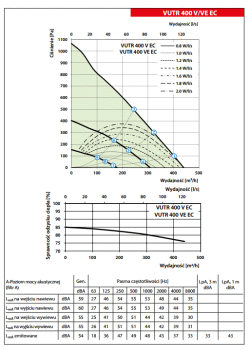

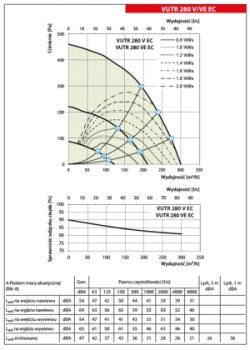

Wykresy

Akcesoria


FB K2


A25


A22 WiFi


A22


DPWQ 30600


CO2-1


DPWC 11200


HV2


VVG


SR


KRV


KOM


TF230
