VUT R EH/WH EC (do 2250 m³/h)

Zastosowanie

Centrale wentylacyjne VUTR EH EC z nagrzewnicą elektryczną i VUTR WH EC z nagrzewnicą wodną to w pełni wyposażone jednostki wentylacyjne zapewniające filtrację powietrza, dopływ świeżego powietrza i wyciąg brudnego powietrza. Ciepło z powietrza wywiewanego jest przekazywane do powietrza nawiewanego przez obrotowy wymiennik ciepła. Urządzenia są używane w energooszczędnych systemach wentylacji i klimatyzacji. Silniki EC zmniejszają zapotrzebowanie na energię 1,5-3 razy i zapewniają wysoką wydajność i cichą pracę. Urządzenia VUTR 900/1200/1500 EH/WH EC są kompatybilne z okrągłymi kanałami powietrznymi (Ø250 i 315 mm). Urządzenia VUTR 2000 EH/WH EC są kompatybilne z prostokątnymi kanałami powietrznymi (500x300 mm).

Warianty

VUTR EH EC modele są wyposażone w nagrzewnicę elektryczną wtórną.
VUTR WH EC modele są wyposażone w nagrzewnicę wodną wtórną.

Obudowa

Obudowa jest wykonana ze stali wysokiej jakości z powłoką polimerową, z wewnętrzną izolacją termiczną oraz akustyczną z wełny mineralnej o grubości 20 mm (VUTR 1500 i 2000 - 25 mm).

Filtr

Centrala wyposażona jest w dwa filtry panelowe o klasach filtracji G4 do oczyszczania powietrza nawiewanego i wywiewanego.

Silnik

Centrale wentylacyjne są wyposażone w wysokowydajne komutowane elektronicznie silniki prądu stałego (EC). Silniki z zewnętrznym wirnikiem i łopatkami wygiętymi do tyłu. Tego typu silniki są obecnie najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii elektrycznej. Silniki EC łączą wysoką wydajność z optymalną kontrolą nad całym zakresem prędkości. Wysoka wydajność (do 90%) jest zdecydowaną zaletą silników EC.

Wymiennik ciepła

Obrotowy wymiennik ciepła jest obracającym się walcem, wypełnionym wewnątrz falistą taśmą aluminiową rozmieszczoną w taki sposób, aby strumienie powietrza nawiewanego i wywiewanego przechodzą przez rekuperator nie wchodziły ze sobą w bezpośredni kontakt. Podczas rotacji przez wnętrze wymiennika przechodzi najpierw powietrze nawiewane, następnie – zużyte powietrze z pomieszczeń. W wyniku tego procesu taśma aluminiowa jest cyklicznie ogrzewana i schładzana z każdym obrotem w rezultacie przekazuje ciepło i wilgotność zużytego powietrza strumieniowi napływającemu z zewnątrz. Zaletą wymiennika rotacyjnego w porównaniu z płytowym, jest wyższa efektywność, stałe utrzymywanie wilgotności w pomieszczeniu oraz bardzo niskie ryzyko zamarznięcia (prawie niemożliwe ze względu na średnią temperaturę we wnętrzu wymiennika oraz poziom wilgotności). W centralach VUTR EH/WH EC nie ma konieczności odprowadzania kondensatu.

Nagrzewnica

Centrale wentylacyjne są wyposażone w nagrzewnice wtórne elektryczne (modele VUTR EH EC) lub nagrzewnice wodne wtórne (modele VUTR WH EC). Jeżeli odzysk ciepła nie jest wystarczający nagrzewnica jest aktywowana w celu podgrzania powietrza nawiewanego do temperatury zadanej przez użytkownika. Nagrzewnice są wyposażone w zabezpieczenia dla zapewnienia bezpieczeństwa i niezawodnego działania urządzenia. Nagrzewnice wodne są zaprojektowane dla maksymalnego ciśnienia roboczego 1.0 MPa (10 barów) i maksymalnej temperatury czynnika roboczego +95°C.

Sterowanie i automatyka

Jednostki VUTR EH EC A17 i VUTR WH EC A17 są wyposażone w panel sterowania th-Tune. Jednostki VUTR EH EC A18 i VUTR WH EC A18 są wyposażony w panel sterowania pGD1.

Funkcje automatyki

Wybór prędkości: niski, średni, wysoki.
- Prędkość jest indywidualnie dostosowywana od 0 do 100% dla wentylatora nawiewnego i wywiewnego.
- Wskaźnik konserwacji filtra.
- Sygnalizacja alarmu.
- Działanie oparte na zegarze.
- Harmonogram tygodniowy.
- Kontrola temperatury powietrza nawiewanego.
- Kontrola pracy chłodnicy.
- Sterowanie siłownikiem przepustnicy powietrza.

Montaż

Urządzenie przeznaczone jest do montażu poziomego, podłogowego, zawieszenie do sufitu lub ścian. Dostęp serwisowy jest od strony lewego panelu bocznego (zgodnie z kierunkiem powietrza). Rury nagrzewnicy wodnej w modelach VUT R WH EC są wyprowadzone ze strony serwisowej, po lewej (zgodnie z kierunkiem powietrza).

Dane techniczne

VUTR 1200 EH ECVUTR 1200 WH ECVUTR 1500 EH ECVUTR 1500 WH ECVUTR 2000 EH ECVUTR 2000 WH EC
Napięcie zasilania [V/50 (60) Hz]3~4001~2303~4001~2303~4001~230
Maksymalna moc centrali bez nagrzewnicy [W]2x2082x2222x448
Moc nagrzewnicy [kW]6,0-9,0-12,0-
Moc urządzenia [kW]6,570,579,750,7513,071,07
Całkowite natężenie prądu urządzenia [A]9,52,514,13,222,45,0
Maksymalny przepływ powietrza [m3/h]120015002250
Prędkość obrotowa [min-1]193020003000
Poziom ciśnienia akustycznego [dB(A)/3 m]606264
Temperatura transportowanego powietrza [°C]od -25 do +40
Materiał obudowystal ocynkowana
Izolacja20 mm, wełna mineralna20 mm, wełna mineralna25 mm, wełna mineralna
Filtr wywiewnyG4
Filtr nawiewnyG4
Średnica króćców przyłączeniowych [mm]Φ315Φ315500x300
Waga [kg]165175198
Sprawność odzysku ciepła [%]73-95od 72 do 95od 68 do 93
Typ wymiennika ciepłaobrotowy
Materiał wymiennika ciepłaaluminium
Klasa energetycznaA

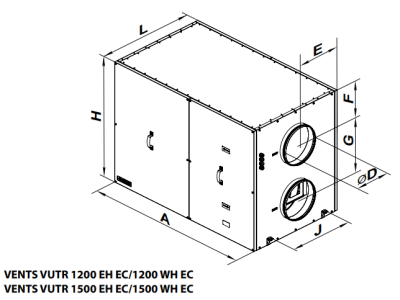

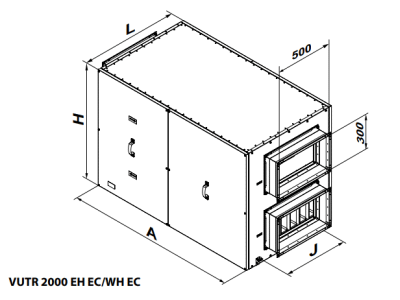

Wymiary

TypWymiary (mm)
DAEFGL1HJL
VUTR 1200 EH EC/1200 WH EC3141335373220438745-880460
VUTR 1500 EH EC/1500 WH EC3141430427275460855-1010560
VUTR 2000 EH EC/2000 WH EC-1485---875-1010630

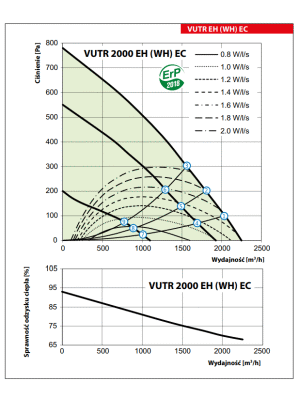

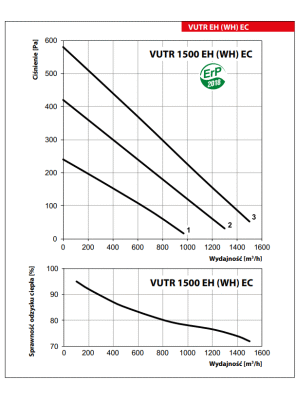

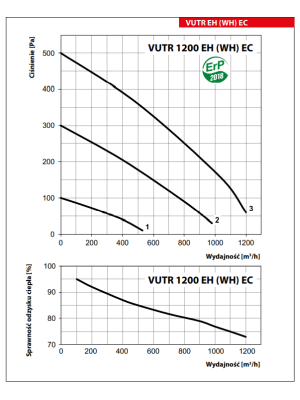

Wykresy

Akcesoria


SR


SR


KOM


KRV


VVG


VVG


TF230


ZTR


RVAZ4-24(A)


DPWQ 30600


DPWC 11200


CO2-1


HV2
