VUT PB EC (do 3700 m³/h)

Zastosowanie

Centrale wentylacyjne z odzyskiem ciepła VUT PB EC nowoczesne urządzenia wentylacyjne zapewniające mechaniczną wymianę powietrza w pomieszczeniach z jego jednoczesnym filtrowaniem. Konstrukcja wymiennika płytowego umożliwia pozyskanie energii cieplnej z powietrza wywiewnego do ogrzania powietrza nawiewanego z zewnątrz. Centrale są przeznaczone do energooszczędnej wentylacji i klimatyzacji różnych typów pomieszczeń. Centrale są przeznaczone do energooszczędnej wentylacji obiektów oraz montażu z przewodami powietrznymi o wymiarach 600x350 mm.

Warianty

VUT PB EC + HE modele są wyposażone w nagrzewnicę elektryczną wtórną
VUT PB EC + HW modele są wyposażone w nagrzewnicę wodną wtórną

Obudowa

Obudowa jest wykonana ze stali alucynkowej z wewnętrzną izolacją termiczną oraz akustyczną z wełny mineralnej o grubości 40 mm.

Filtry

Nawiewane oraz wywiewane powietrze jest filtrowane przez dwa filtry panelowe o klasie filtracji F7.

Wentylatory

W centralach zastosowano wentylatory z silnikami komutowanymi elektronicznie typu EC, z zewnętrznym wirnikiem i łopatkami zagiętymi do tyłu. Tego typu silniki są obecnie najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii elektrycznej. Zintegrowany system elektroniki w silnikach EC umożliwia płynną regulację w pełnym zakresie prędkości obrotowej wentylatora przy zachowaniu wysokiej sprawności. Silniki komutowane elektronicznie osiągają sprawność do 90%. Zastosowanie silników EC pozwoliło zmniejszyć zużycie energii elektrycznej od 1,5 do 3 razy, przy zachowaniu wysokiej sprawności oraz niskiego poziomu hałasu.

Wymiennik ciepła

Centrale są wyposażone w przeciwprądowy wymiennik ciepła z polistyrenu. W okresie zimowym ciepło z powietrza wywiewanego jest przekazywane do ogrzania powietrza nawiewanego. Proces rekuperacji ogranicza straty cieplne poprzez wentylację, umożliwiając wymianę powietrza w kontrolowany sposób. Centrala jest wyposażona w tacę ociekową, umożliwiającą gromadzenie i odprowadzenie skroplin.

Nagrzewnica

VUT PB EC można wyposażyć w nagrzewnice kanałowe: elektryczną lub wodną. Nagrzewnice umożliwiają dodatkowe podgrzanie powietrza nawiewanego do poziomu oczekiwanego przez użytkownika. Nagrzewnice wodne są przeznaczone do użytkowania przy maksymalnym ciśnieniu roboczym 1,0 MPa (10 bar) i maksymalnej temperaturze roboczej czynnika 95˚C.

By-pass

Centrale są wyposażone w by-pass do naturalnego chłodzenia w okresie letnim (nawiewanie świeżego powietrza z pominięciem procesu wymiany ciepła) i ochrony przeciwzamrożeniowej wymiennika ciepła.

Sterowanie

Centrale VUT PB EC są wyposażone we wbudowany układ automatyki. Automatyka A21 umożliwia zintegrowanie centrali z systemem Inteligentny dom lub BMS (Building Management Systems). Panel zdalnego sterowania nie wchodzi w skład zestawu standardowego (do nabycia osobno). Aplikacja VENTS AHU umożliwia sterowanie centralą przez WiFi. Po pobraniu aplikacji centrala z automatyką A21 może być sterowana za pomocą smartfonu, tabletu oraz innych urządzeń mobilnych.

Ochrona przed zamarzaniem

W centralach VUT PB EC ochrona przed zamarzaniem odbywa się poprzez otwarcie by-pasu lub przy pomocy cyklicznych wyłączeń wentylatora nawiewnego - ciepłe wywiewane powietrze ogrzewa rekuperator. Potem następuje włączenie wentylatora nawiewu i centrala wraca do normalnego trybu pracy. W celu lepszej ochrony przed zamarzaniem do central VUT PB EC mogą być dodatkowo zainstalowane nagrzewnice do podgrzewania wstępnego.

Montaż

Centrale są przeznaczone do montażu podwieszanego. Od strony panelu dolnego dostęp serwisowy do filtrów oraz wentylatorów. Od strony panelu bocznego dostęp serwisowy do wymiennika oraz filtrów. Centrala występuje w wersji prawej lub lewej.

Dane techniczne

VUT 1500 PB EC / VUT 1500 PB EC + HWVUT 1500 PB EC + HE
Napięcie zasilania [V/50(60)Hz]1~230
Maksymalna moc centrali bez nagrzewnicy [kW]1,05
Maksymalne natężenie prądu bez nagrzewnicy [A]4,8
Moc nagrzewnicy [kW]-5,1
Natężenie prądu nagrzewnicy [A]-23,2
Całkowita moc urządzenia [kW]1,056,15
Całkowite natężenie prądu urządzenia [A]4,828
Maksymalny przepływ powietrza [m3/h]2130
Obroty [min-1]2848
Poziom ciśnienia akustycznego [dB(A)/3 m]41
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar kroćcow przyłączeniowych [mm]600x350
Waga [kg]215/254788
Sprawność odzysku ciepła [%]od 80 do 97
Typ wymiennika ciepłaprzeciwprądowy
Materiał wymiennika ciepłapolistyren
Pojemność nagrzewnicy wodnej [l]-/1,9-
Przyłącze nagrzewnicy wodnej-/3/4''-
VUT 2500 PB EC / VUT 2500 PB EC + HWVUT 2500 PB EC + HE
Napięcie zasilania [V/50(60)Hz]1~230
Maksymalna moc centrali bez nagrzewnicy [kW]1,05
Maksymalne natężenie prądu bez nagrzewnicy [A]6,8
Moc nagrzewnicy [kW]-9,0
Natężenie prądu nagrzewnicy [A]-10,0
Całkowita moc urządzenia [kW]1,510,5
Całkowite natężenie prądu urządzenia [A]6,816,8
Maksymalny przepływ powietrza [m3/h]2940
Obroty [min-1]2640
Poziom ciśnienia akustycznego [dB(A)/3 m]43
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar kroćcow przyłączeniowych [mm]600x350
Waga [kg]215/254220
Sprawność odzysku ciepła [%]od 79 do 98
Typ wymiennika ciepłaprzeciwprądowy
Materiał wymiennika ciepłapolistyren
Pojemność nagrzewnicy wodnej [l]-/1,9-
Przyłącze nagrzewnicy wodnej-/3/4''-
VUT 3500 PB EC / VUT 3500 PB EC + HWVUT 3500 PB EC + HE
Napięcie zasilania [V/50(60)Hz]3~400
Maksymalna moc centrali bez nagrzewnicy [kW]2,3
Maksymalne natężenie prądu bez nagrzewnicy [A]3,6
Moc nagrzewnicy [kW]-12,0
Natężenie prądu nagrzewnicy [A]-19,3
Całkowita moc urządzenia [kW]2,314,3
Całkowite natężenie prądu urządzenia [A]3,622,9
Maksymalny przepływ powietrza [m3/h]3700
Obroty [min-1]22400640
Poziom ciśnienia akustycznego [dB(A)/3 m]44
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar kroćcow przyłączeniowych [mm]600x350
Waga [kg]290/326295
Sprawność odzysku ciepła [%]od 80 do 98
Typ wymiennika ciepłaprzeciwprądowy
Materiał wymiennika ciepłapolistyren
Pojemność nagrzewnicy wodnej [l]-/1,9-
Przyłącze nagrzewnicy wodnej-/3/4''-

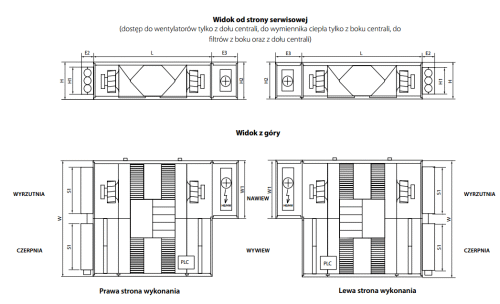

Wymiary centrali

ModelWymiary [mm]
LWW1HH1S1S2E2E3 HE/HW
VUT 1500 PB EC16461500750480350600500170220/360
VUT 2500 PB EC16461500750480350600500170220/360
VUT 3500 PB EC18801500750630350600220170220/360

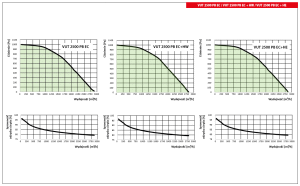

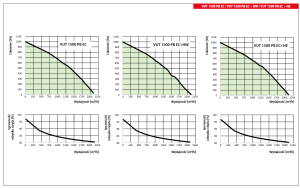

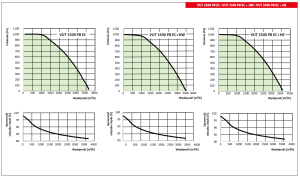

Wykresy:

Produkt nie posiada dodatkowych akcesoriów
